傳統的熱脫附工藝所開發的設備基本都是單一的土壤處理設備，并未將所有與土壤修復所需的設備集成起來，在進行土壤處理時需要現場進行設備的安裝和配套，如果遇到?jīng)]有動力的場地，還需要另行配套動力設備。同時，現有的土壤處理設備大部分都是不能移動的定點定地土壤處理設備，即使能移動也只是在修復場地內進行短距離的移動，不能長距離的主動移動，這樣既大幅增加了設備的維護費用和降低了設備的利用率，同時也不能對突發的土壤污染事故進行快速應急處理。

　　為解決現有技術存在的上述問題，本實用新型要設計一種車載集成式土壤熱脫附修復裝置，使與土壤熱脫附修復設備相關的設備集成在一個可以長距離移動的車載平臺上，并且使得車載平臺到達現場后即可在短時間內開始對土壤進行全面的異位修復處理；還要大幅提高設備的使用效率，降低維護費用。

　　一、為了實現上述目的，本實用新型的技術方案如下：

　　一種車載集成式土壤熱脫附修復裝置，包括車載輸送系統、篩選破碎模塊、熱脫附機模塊及能源供應模塊；

　　所述的篩選破碎模塊包括篩選機和破碎機，所述的熱脫附機模塊包括臥式熱脫附設備和熱脫附機中的輸送系統；所述的篩選破碎模塊、熱脫附機模塊及能源供應模塊均集成安裝在運輸車的車箱內；

　　所述的破碎機固定安裝在車箱底板的后部，所述的篩選機安裝在破碎機上方并與破碎機構成一個整體；篩選機的前部設置有傳送帶；

　　所述的熱脫附機模塊固定安裝在車箱底板的中部，熱脫附機中的輸送系統安裝在熱脫附設備內部，熱脫附機中的輸送系統的進料口對接傾角輸送帶的上端，傾角輸送帶的下端對接破碎機的出料口；熱脫附機中的輸送系統的出料口的下方安裝有可折疊式水平輸送帶；熱脫附設備上部的尾氣排放口設置有可更換式耐高溫過濾網，尾氣排放口通過管路連接到二燃室；

　　所述的能源供應模塊包括動力系統、車載熱脫附加熱系統和車載配電系統，能源供應模塊固定安裝在車箱底板的最前部，用于提供整套裝置的動力和熱能。

　　進一步地，整個裝置還包括監控系統。

　　進一步地，整個裝置還包括車載升降桿和有害氣體檢測儀。

　　進一步地，所述的車箱為密封車箱。

　　進一步地，所述的熱脫附設備為臥式熱脫附設備。

　　進一步地，所述的車載輸送系統放置在車箱頂板上。

　　二、本實用新型的工作流程如下：

　　A、打開車箱，將車箱底板作為工作臺面，將車載輸送系統置于待修復土壤與篩選機之間，打開可折疊式水平輸送帶，利用車載升降桿將有害氣體檢測儀升高至一定位置，啟動監控系統；

　　B、啟動能源供應模塊；

　　C、啟動車載輸送系統，將待修復污染土壤經由地面挖掘處理裝置和車載輸送系統連續輸送至篩選機進行震動篩選，將篩選后的大塊土壤通過傳送帶進行分離，篩選后的非大塊土壤進入破碎機，由破碎機將其破碎成所要求的尺寸大小，通過其出料口將破碎后的土壤卸載至傾角輸送帶，經傾角輸送帶將土壤連續輸送至雙道給料系統，雙道給料系統將土壤送入臥式攪拌機內進行攪拌；同時，車載化學處理系統通過管路及泵站將化學試劑及水注入離心臥式攪拌機，使土壤得到充分的攪拌淋洗處理；

　　D、處理完的土壤經過離心機的作用，經由出料口轉載至可折疊式水平輸送帶上，可折疊式水平輸送帶將處理完的土壤輸送至指定范圍。

　　三、與現有技術相比，本實用新型具有以下有益效果：

　　1、本實用新型將與土壤熱脫附處理的所有設備，包括車載輸送系統、篩選破碎模塊、熱脫附機模塊及能源供應模塊均集成在一臺運輸車的車箱內，將土壤修復時的輸送、篩選破碎、熱脫附及能源供應等功能集成在一個平臺上，形成了一套高度集成、獨立完整的土壤修復設備，可以根據需要，隨時開赴到需要進行土壤修復的場地。

　　2、由于本實用新型配備有大功率的能源供應模塊，無需額外的能源，可以在任何汽車能到達的地方進行土壤修復處理。

　　3、由于本實用新型集成在一臺運輸車上，可隨時隨地進行土壤修復處理，可以作為重大環境污染事故應急處理設備。

　　4、本實用新型對污染土壤處理后的尾氣進行二次燃燒，無污染。

　　5、本實用新型各部件采用模塊化設計，維護量小，操作簡單。

　　6、由于本實用新型可以快速運動到各個土壤處理場所，設備的利用效率得到了大幅提升。

　　四、附圖說明

　　本實用新型共有附圖3張，其中：

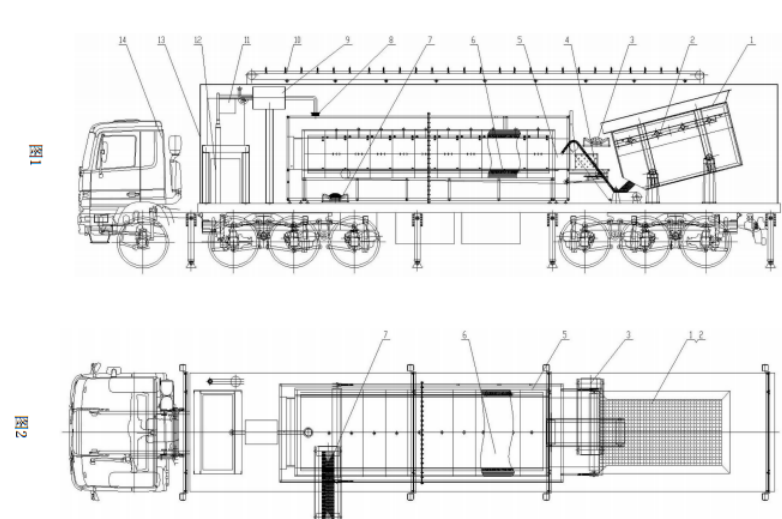

　　圖1為車載集成式土壤熱脫附修復裝置主視圖。

　　圖2為車載集成式土壤熱脫附修復裝置俯視圖。

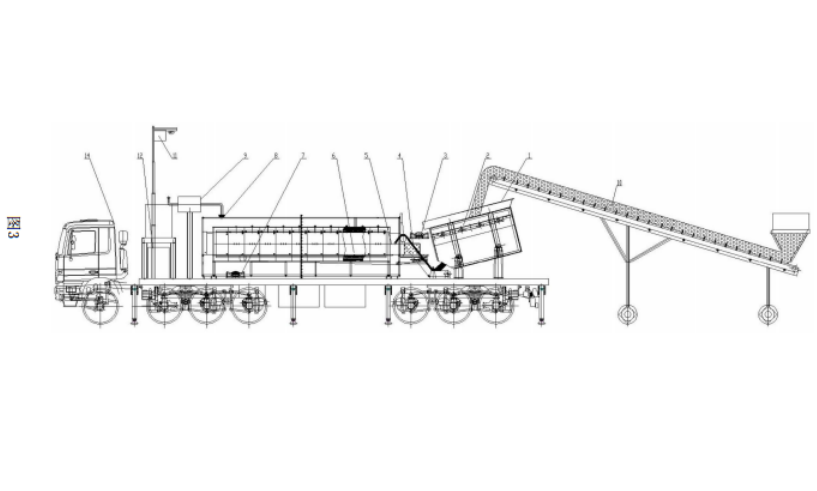

　　圖3為車載集成式土壤熱脫附修復裝置工作示意圖。

　　圖中：1、篩選機，2、破碎機，3、傳送帶，4、傾角輸送帶，5、熱脫附設備，6、熱脫附機中的輸送系統，7、可折疊式水平輸送帶，8、可更換式耐高溫過濾網，9、二燃室，10、車載輸送系統，11、監控系統，12、車載配電系統，13、車箱，14、運輸車。
